REGENRÜCKHALTEBECKEN

STEINBRINK IN ROMMERSKIRCHEN

Neubau eines Regenrückhaltebeckens in WU-Stahlbetonkonstruktion

BAUJAHR:

2001

LEISTUNG:

Statik, Schal- und Bewehrungspläne

BAUHERR:

Erft-Verband

BESONDERHEIT:

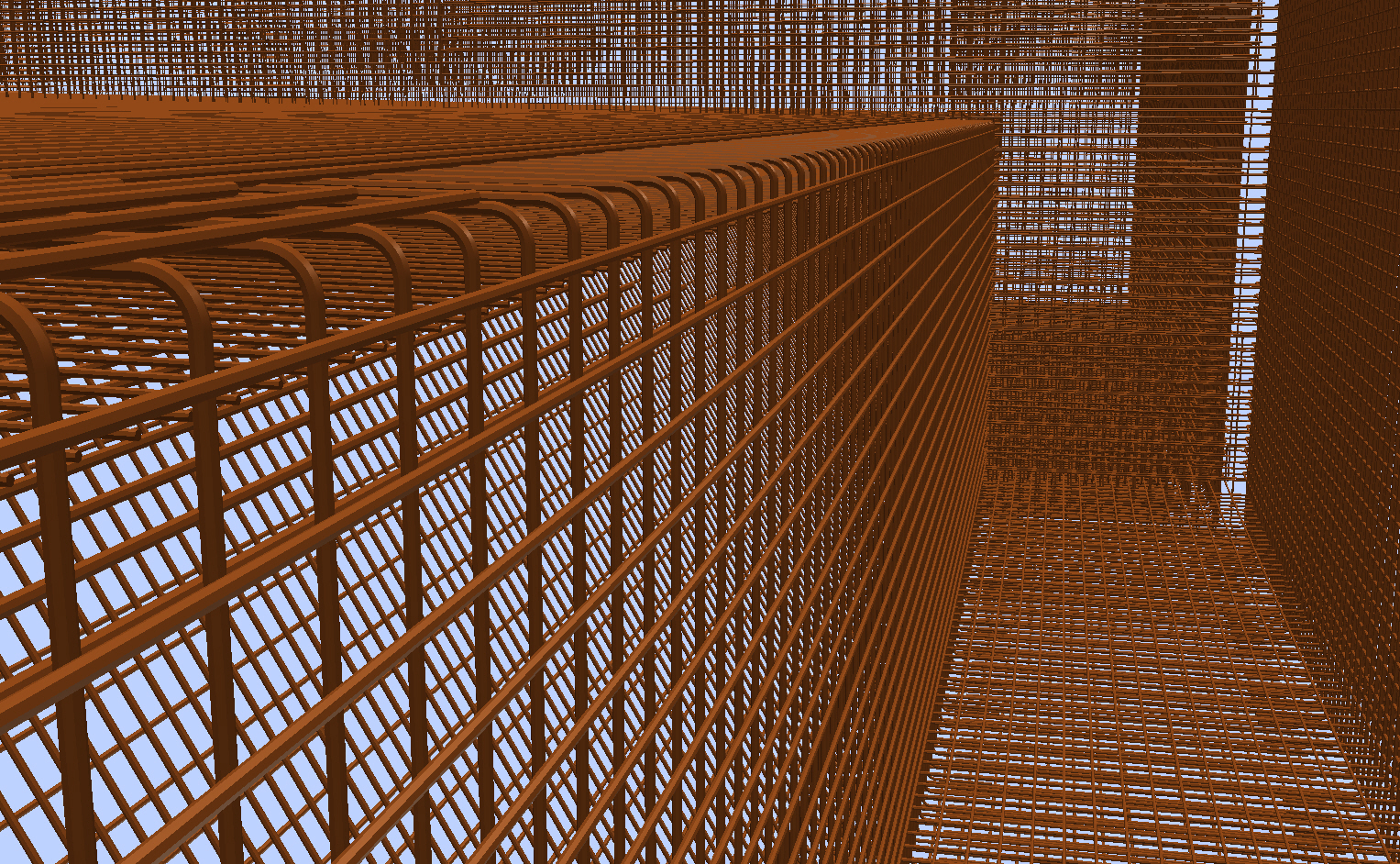

Komplette Tragwerksplanung und WU-Planung. Die Schal- und Bewehrungsplanung basiert auf einem vollständigen 3D-Modell mit Kollisionskontrollen für das Bewehrungsmodell

PDF           1202 Schalplan_1   3D-PDF      1202 3D-Model

Zur interaktiven Betrachtung des 3D-PDF bitte wie folgt vorgehen:

Dateinamen anklicken, warten bis sich ein neues Browserfenster öffnet und dort in die Zeichnung klicken. Es öffnet sich nach kurzer Zeit eine Menueleiste. Dort können Sie oben im grünen Quadrat die Darstellungsoption wählen und mit der Maus und Scrollrad im Modell navigieren. Probieren Sie es aus – es könnte auch Ihr Modell sein.
